標準1/16磚模塊電源,內部所有元器件已實現 100% 全國產化穿透;外形采用封閉式五面金屬結構;具有高可靠性,高效率,高功率密度,低紋 波噪聲等特點;廣泛應用于軍工,工業,軌道交通等領域。
電氣性能：

輸出對外殼			1500	Vdc
工作溫度(普軍級)	-40		100	℃	外殼溫度
工作溫度(軍用級)	-55		100	℃	外殼溫度
存儲溫度(普軍級)	-55		125	℃	環境溫度
存儲溫度 (軍用級)	-55		125	℃	環境溫度
ON/OFF 至 Vin(-) 電壓	-0.3		25	Vdc	持續
輸入特性
輸入電壓范圍	16	28	40	Vdc
輸入欠壓恢復電壓	14.0	15.0	15.9	Vdc
輸入欠壓保護電壓	13.0	14.0	14.9	Vdc
回差電壓		1		Vdc
推薦輸入外接電容		100		uF	高頻低 ESR 電解電容,耐壓≥ 63VDC
內置濾波電路(LC 濾波)		0.22/50		uH/uF
最大輸入電流			8.0	A	Vin=16VDC,Po=100W
空載輸入電流		15	30	mA	Vin=28VDC,Vout=28VDC,Io=0A,Tc=25℃
靜態輸入電流		10	20	mA	使能禁止時
推薦輸入保險絲			20	A
動態特性
開機瞬態
輸出電壓上升時間		10	20	ms	輸出電壓從 10% 上升到 90%
開機延遲時間		3	5	ms	從輸入欠壓恢復點到輸出電壓上升到 10%
輸出電壓過沖			5	%Vout
隔離特性
絕緣電壓(介電強度)					見極限參數
絕緣電阻		100		MΩ	相對濕度 90%,標準大氣壓下,500VDC電壓
隔離電容(輸入到輸出)		1500		pF
功率降額曲線的溫度極限
半導體結溫			125	℃	封裝額定溫度為 150℃
PCB 板溫度			125	℃
變壓器溫度			125	℃
最高外殼溫度			105	℃
功能特點
開關頻率 開 / 關控制	300	330	360	KHz
ON 電壓	3.5		25.0	Vdc	懸空或高電平 , 輸出正常(正邏輯)
OFF 電壓	-0.3		1.2	Vdc	低電平,無輸出(正邏輯)
ON 電壓	-0.3		1.2	Vdc	低電平,輸出正常(負邏輯)
OFF 電壓	3.5		25.0	Vdc	懸空或高電平 , 無輸出(負邏輯)
上拉電壓		5		Vdc
上拉電阻		10		KΩ
過熱關機 OTP 跳變點		125		℃	熱敏電阻附近 PCB 溫度
過熱關機重啟遲滯		10		℃

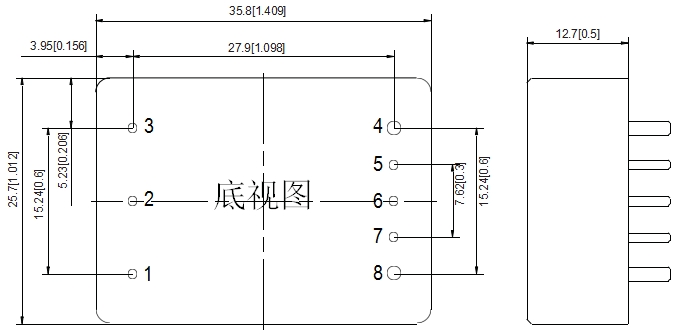

外形尺寸和腳位定義：（單位：毫米）

• 外殼材料:鋁;表面工藝:黑色陽極氧化 ;
• 引腳 4,8 直徑為 1.5mm(0.06in)其它引腳直徑為 1.0mm(0.04in)引腳長度為 5.0mm±0.5mm(0.2±0.02in)
• 未標注公差:x.x±0.5mm(x.x±0.02in),x.xx±0.25mm(x.xx±0.01in)
• 重量:35g
• 腳位定義
